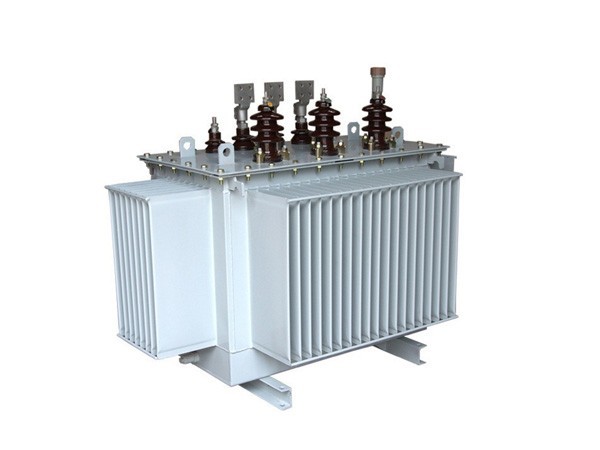

油浸式变压器

油浸式变压器

油浸式变压器主要绝缘方法,依靠油作冷却介质,如油浸自冷,油浸风冷,油浸水冷及强迫油循环等。变压器的主要部件有铁芯,绕组,油箱,油枕,呼吸器,防爆管(压力释放阀),散热器,绝缘套管,分接开关,气体继电器,温度计,净油器等。
服务热线: 400-891-9991
产品简介

油浸式变压器主要绝缘方法,依靠油作冷却介质,如油浸自冷,油浸风冷,油浸水冷及强迫油循环等。变压器的主要部件有铁芯,绕组,油箱,油枕,呼吸器,防爆管(压力释放阀),散热器,绝缘套管,分接开关,气体继电器,温度计,净油器等。

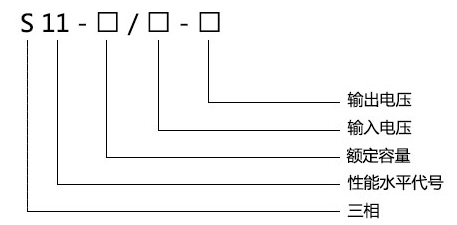

型号含义

型号含义

应用渠道

S11系列变压器可广泛用于高层建筑、商业中心、地铁、机杨、车站、工矿企业、钻井平台、采油平台;特别适用于易燃、易爆等防炎要求高以及环境恶劣的场所使用,也可用居民区、商业街道、工矿企业和农村动力及照明之用。

产品特点

本公司研发生产的S11系列全密封油浸式电力变压器具有低损耗、低噪声、高效率的优点,可取得良好的节能效果并减少污染。全密封式变压器与普通油浸式变压器相比,取消了储油柜,油体积的变化由波纹油箱的波纹片的弹性来自动调节补偿,变压器与空气隔绝,防止和减缓油的劣化和绝缘老化,增强运行可靠性,正常运行免维护。

1、变压器铁芯采用进口冷轧硅钢片叠积而成,大大降低空载损耗和空载电流,并对铁芯进行绑扎,保证铁芯的紧实度,降低噪声。

2、高低压绕组用无氧铜绕制,低压绕组500kVA及以下采用双层圆筒式结构。630kVA及以上采用双螺旋或四螺旋结构,高压绕组采用多层圆筒式结构。

3、变压器连接组采用Dyn11,减少谐波对电网的影响,改善供电质量。

4、变压器为全密封结构,延长使用寿命,免吊芯,免维修。

5、实测噪声值低于标准。

本系列变压器经正常运输后,不需要吊芯检查,即可安装有关的零部件,进行验收项目试验,合格后即可投入运行。

铁芯:铁芯是变压器的磁路部分。运行时要产生磁滞损耗和涡流损耗而发热。为降低发热损耗和减小体积和重量,铁芯采用小于0.35mm导磁系数高的冷轧晶粒取向硅钢片构成。依照绕组在铁芯中的布置方式,有铁芯式和铁壳式之分。

绕阻形式:绕组又称线圈,是变压器的导电回路,采用铜线或铝线绕制成多层圆筒形。一、二次绕组同心套在铁芯柱上,为了绝缘,一般低压绕组在里高压绕组在外。绝缘材料包在导线外边,保证导线之间及导线对地的绝缘。

产品标准

GB 1094 电力变压器

GB/T 15164 油浸式电力变压器负载导册

GB/T 6451 三相油浸式电力变压器技术参数和要求

GB 2536 变压器油

GB 311.1 高压输变电设备的绝缘配合

GB 10237 电力变压器绝缘水平和绝缘实验外绝缘的空气间隙

DL/T 572 变压器运行规程

适用环境

适用环境:

1、高环境温度:+40℃

2、低环境温度:-25℃

3、海拔高度:<1000m

4、月平均相对湿度:90%(20℃)

5、安装地点:安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所,户内或户外。

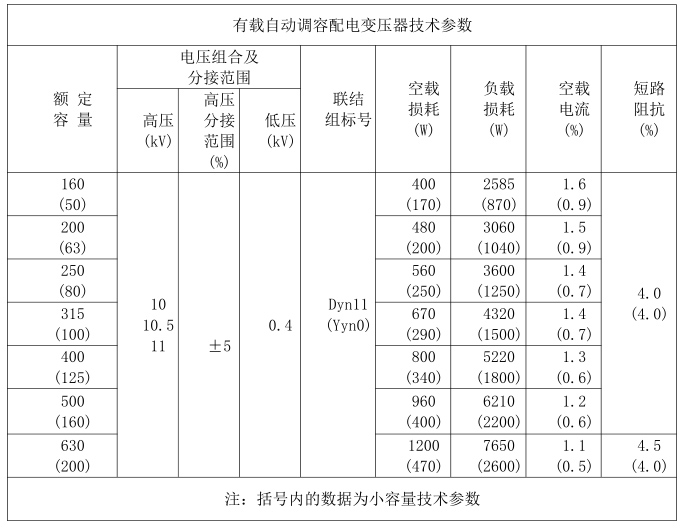

技术参数

技术参数
